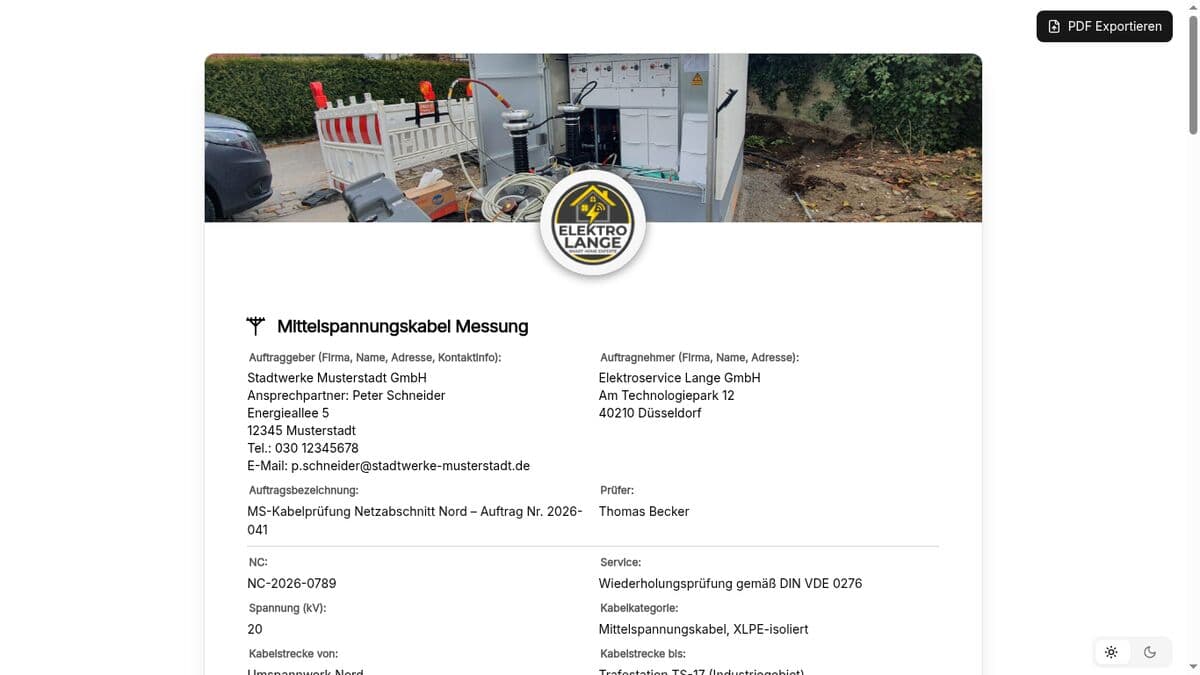

Mittelspannungskabel Messung – Prüfprotokoll Vorlage (DIN VDE 0276 / VDE 0276-620)

Mittelspannungskabel (typischerweise 10, 20 oder 30 kV) sind das Rückgrat der regionalen Energieverteilung – jede Inbetriebnahme nach Neuverlegung, jede Reparatur an einer Muffe und jede Wiederholungsprüfung nach DIN VDE 0276-620 muss messtechnisch belegt und im Prüfprotokoll dokumentiert sein. Die Prüfung umfasst je nach Auftragsumfang die VLF-Spannungsprüfung (Very Low Frequency, 0,1 Hz – schonend für XLPE-Isolierungen), die Teilentladungsmessung (TE/PD-Messung) zur Erkennung von Hohlräumen und Schwachstellen in Garnituren, sowie die Mantelprüfung mit Gleichspannung zur Beurteilung der äußeren Schutzhülle. Das Prüfprotokoll ist Bestandteil der Inbetriebnahme-Dokumentation gegenüber Netzbetreiber, Bauherr und Versicherer. Fehlt ein vollständiges Protokoll oder sind Messwerte nicht nachvollziehbar dokumentiert, gilt der Kabelabschnitt als nicht bestätigt errichtet – mit Konsequenzen für die Abnahme, die Gewährleistung und im Schadensfall für den Versicherungsschutz. Diese Vorlage bildet alle Pflichtangaben strukturiert ab: Auftrags- und Objektdaten, Kabel- und Garniturspezifikation pro Prüfstrecke, Messverfahren mit Spannungspegel und Zeitdauer, Messwerte, Bewertung "bestanden / nicht bestanden", Unterschriften Prüfer und Auftraggeber.
